产品中心

大通量过滤器

产品简介:

大流量过滤器又称大胖过滤器,是针对大口径和高流速的管道而开发,适用于高通量的工况,其芯件采用折叠式大流量滤芯,相当于传统普通冲孔蓝式滤芯和棒式折叠式滤芯多倍面积;其大于50%的开孔率与直通式结构,组合出最大的流量和最小的压差,大大降低了总体的尺寸和重量,从而减少了投资成本及运行成本,也降低滤芯更换的频率,节约了劳动力资源。

大流量过滤器分立式和卧式两种,常规20″、40″滤芯的过滤器通常采用立式结构;超过1000吨/小时流量的中大系统,选择卧式结构,并配备60″的滤芯使用,满足大流量的同时降低滤芯更换次数,更换滤芯更方便。


技术参数:

最大操作压力:0.6MPa、1.0MPa

最大操作温度:45℃

过滤器壳体:304、316L

吊环螺栓:304

支脚:304

密封圈、垫片:三元乙丙橡胶、聚四氟乙烯、氟橡胶、硅橡胶

表面处理类型:机械抛光、电解抛光、喷砂

壳体连接:吊环法兰

进出口N1、N2:法兰

压力表N3、排气阀N4:M14×1.5/1/4″

排污口N5/N6:1″

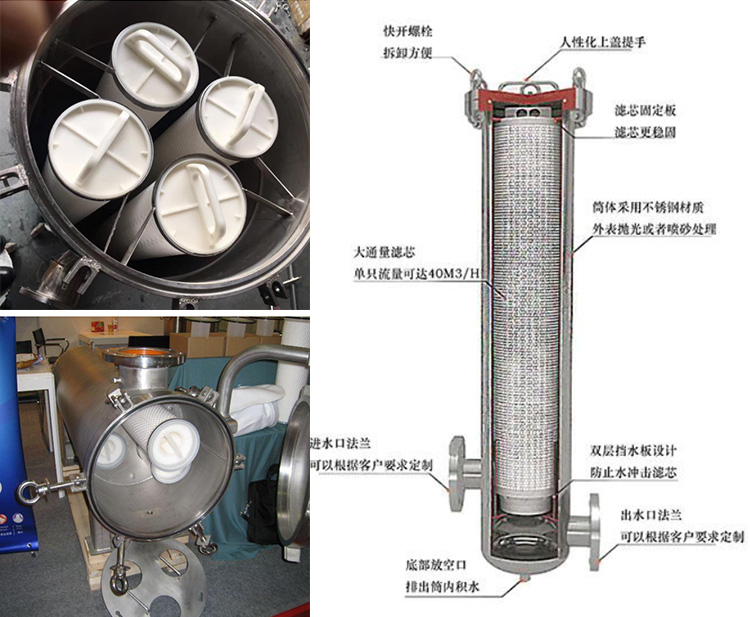

内部构造图:



尺寸规格:

型号

A

B

C

D

进出口径

参考流量T/H

滤芯数量

SMQ-DP195-1

Φ195

350

510

1465

2″

30

1

SMQ-DP400-2

Φ400

450

750

1690

2″-4″

60

2

SMQ-DP450-3

Φ450

457

805

1780

2″-4″

90

3

SMQ-DP500-4

Φ500

500

875

1820

3″-4″

120

4

SMQ-DP550-5

Φ550

550

950

1845

4″-6″

150

5

SMQ-DP600-7

Φ600

600

1025

1970

6″-8″

210

7

SMQ-DP700-9

Φ700

700

1205

2050

6″-10″

270

9

SMQ-DP800-12

Φ800

800

1355

2105

8″-10″

360

12


行业应用:

流量较大的场合,特别是水处理领域。

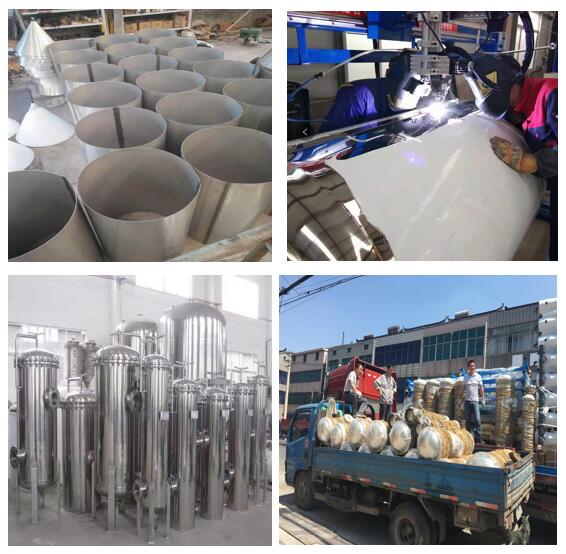

产品相关图片:
