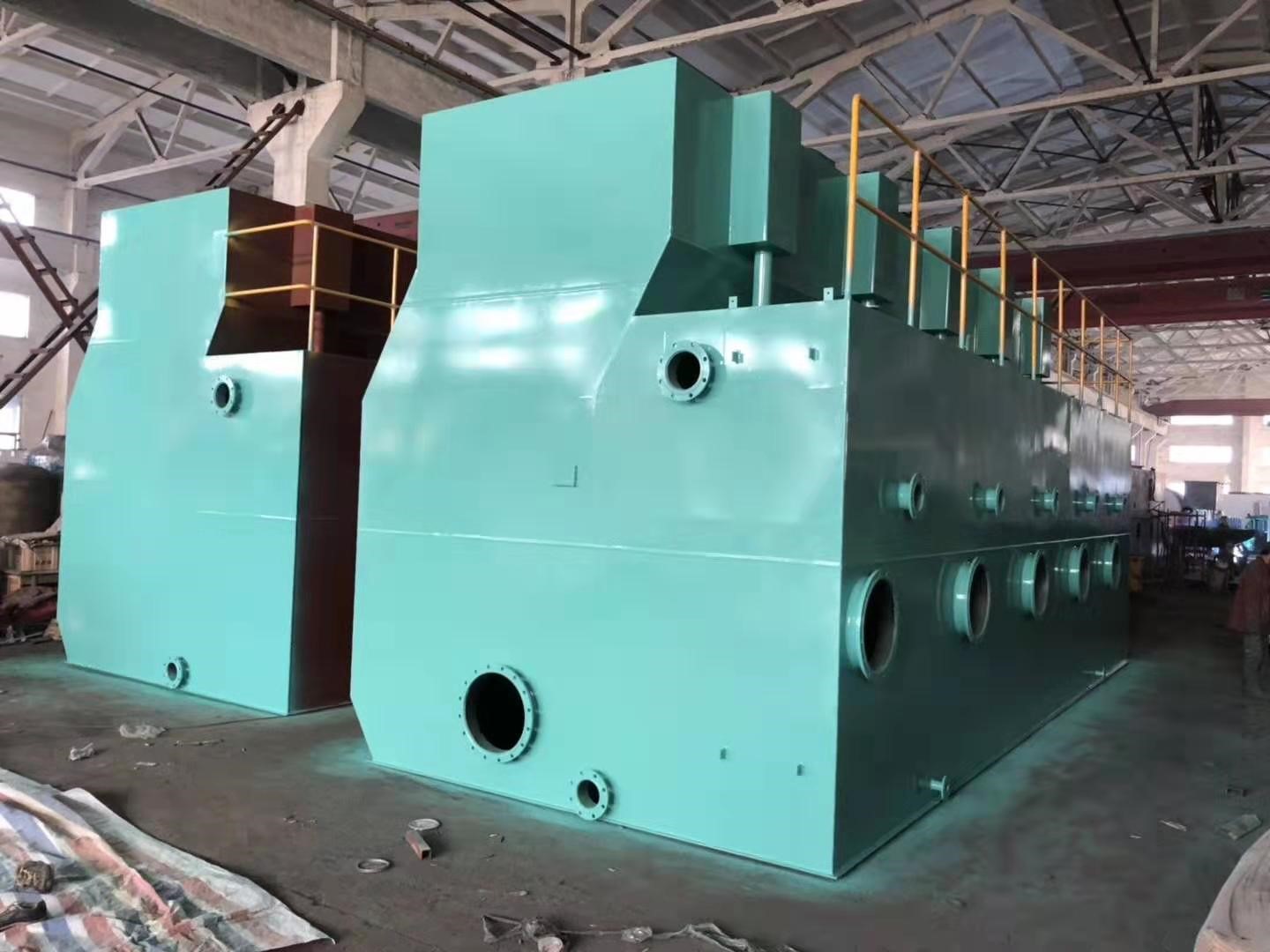

SMQ-JSQ全自动净水器是集混凝反应、沉淀、过滤、自动虹吸式反冲洗、自动排泥于一体的高效全自动净水设备。该设备占地面积小、运行成本低、管理方便、设备完成调试后无需人工操作，可真正实现全天候全自动运行。

设备原理：

（1）原水经水泵提升进入管道混合器，通过加药装置在管道混合器上投加絮凝剂(PAC/PAM)，此时药剂与原水在管道混合器内进行接触反应后进入全自动净水器的高浓度絮凝反应室，使水中悬浮杂质、胶体颗粒和部分微生物、细菌在混凝剂的作用下失稳而生成大块的絮凝体—“矾花”，矾花上升进入斜管沉淀区，在斜管的作用下流速减低，使矾花下沉、水流上升，从而达到泥水分离，下沉矾花是很好的吸附功能，能吸附水中上升的矾花，一块下降，从而减轻后级负荷。经斜管沉淀后水中大部分的悬浮物质、胶体颗粒已去除。经斜管沉淀后的水上升至清水区经集水堰收集上升至高位水箱，经高位水箱均匀分配给过滤区的各个过滤小区，水中的悬浮物、胶体等杂质进一步的去除，从而达到用水要求。

（2）沉淀池在运行一定时间后，由于沉淀杂质的不断增加，污泥槽中的污泥达到一定位置后(排泥时间为一设定值)，控制器将信号反馈给电动阀，打开电动阀进行排泥，排泥完毕即关闭排泥阀(按设定时间运行)。

（3）过滤池运行一段时间后，由于滤料层不断截留悬浮物，造成滤层阻力的增加，透过滤层的水量减少，虹吸上升管中的水位不断升高，当水位达到虹吸辅助管管口时，水自该管落下，能过抽气管，借以带走虹吸下降管中的空气，这时虹吸上升管和下降管中的水位同时上升，两者汇合，形成连续虹吸水流，于是反洗水通过滤层进行反洗，滤层膨胀，冲洗废水由虹吸管经过水封井排入沟渠。当反洗水位降到虹吸破坏斗以下时，虹吸破坏管进气，虹吸破坏，冲洗结束，重新开始过滤。

典型工艺流程图：

设备特点：

（1） 沉淀采用斜管沉淀：停留时间短、沉淀效率高、占地面积省。

（2）斜管水流方向采用异向流，提高液面负荷。

（3）过滤采用多个过滤区：

（4）单次反洗水量少，减少反洗水的贮量。

（5）反洗时，其它过滤区仍产水，水量不变，可同时供应出水以及少量补充反洗水量，使滤层有足够的反洗水量。

（6）停止反洗采用虹吸破坏斗：虹吸破坏管全部排列于虹吸破坏斗中，以防止虹吸破坏管进气而使反洗不彻底时就破坏，影响该区制水周期。

（7）本装置采用重力、虹吸的原理自动控制，不仅系统的维修及维护的工作量小，且运行可靠;稳定。

（8）通过对沉淀过滤表面负荷，有效水深，污泥斗等参数的设计，合理选择，从而提高了固液分离的效果。

产品应用：

主要用于电镀废水处理、酸洗磷化废水处理、机加工废水处理、海水预处理、河水预处理、地下水处理、污水预处理、建筑废水处理、生活饮用水处理等。

技术参数：

（1）适用原水浊度：≤3000NTU（短期可达5000NTU）

（2）适用原水温度：常温

（3）净水出水浊度：≤1NTU

（4）沉淀表面负荷：4m³/（㎡·h）

（5）过滤设计滤速：10~15m/h

（6）水反洗强度：8~12L/（㎡·s）

（7）气反洗强度：18~25L/（㎡·s）（可选，可调）

（8）反冲洗历时：t=50min

（9）装置进水口压力：≥0.08MPa

产品规格：

应用案例：
